FY不锈钢耐腐蚀液下泵安装尺寸表

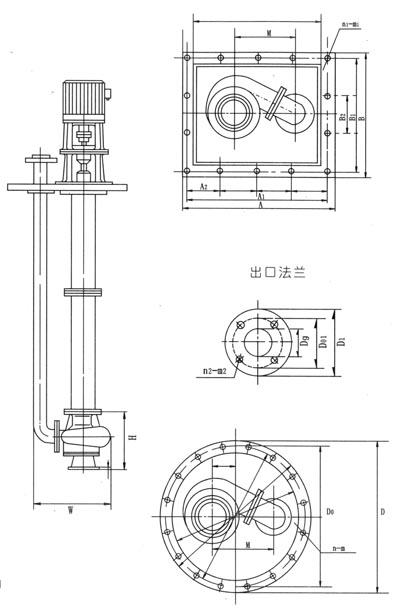

FY不锈钢耐腐蚀液下泵安装尺寸图

FY不锈钢耐腐蚀液下泵安装尺寸表

型号	W	M	H	D	D0	n-m	A	B	A1	B1	A2	B2	n1-m1	Dg	D1	D01	n2-m2
25-16	420	195	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	25	115	85	4-φ14
25-25	420	195	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	25	115	85	4-φ14
25-41	420	195	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	25	115	85	4-φ14
40-16	420	195	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	32	140	100	4-φ18
40-26	420	195	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	32	140	100	4-φ18
40-40	420	225	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	32	140	100	4-φ18
50-16	420	205	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	40	150	110	4-φ18
50-25	420	205	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	40	150	110	4-φ18
50-40	420	225	205	560	510	8-φ18	600	400	510	350	170	160	10-φ18	40	150	110	4-φ18
65-16	550	310	250	700	650	12-φ18	750	450	660	360	220	180	10-φ18	50	165	125	4-φ18
65-25	550	310	250	700	650	12-φ18	750	450	660	360	220	180	10-φ18	50	165	125	4-φ18
65-40	550	310	250	700	650	12-φ18	750	450	660	360	220	180	10-φ18	50	165	125	4-φ18
80-15	550	310	270	700	650	12-φ18	750	450	660	360	220	180	10-φ18	65	185	145	4-φ18
80-24	550	310	270	700	650	12-φ18	750	450	660	360	220	180	10-φ18	65	185	145	4-φ18
80-38	550	310	270	700	650	12-φ18	750	450	660	360	220	180	10-φ18	65	185	145	4-φ18
100-23	550	310	275	700	650	12-φ18	750	450	660	360	220	180	10-φ18	80	200	160	8-φ18
100-37	550	310	275	700	650	12-φ18	750	450	660	360	220	180	10-φ18	80	200	160	8-φ18
