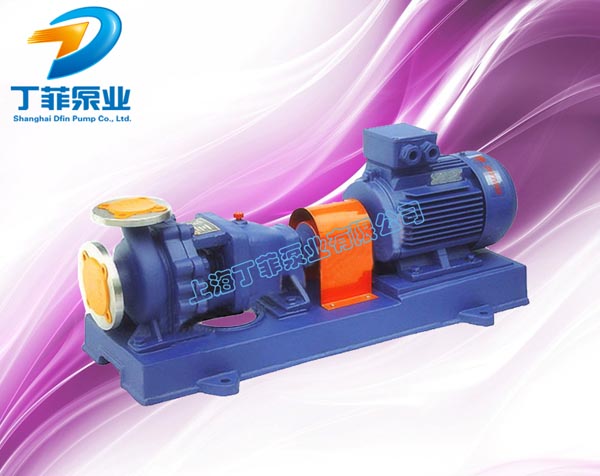

IH化工离心泵概述
IH化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用标准IS02858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，IH化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。是上海丁菲泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。供吸送清水及物理化学性质类似水不含固体颗粒的液体。广泛用于工农业城市排水、消防供水等。供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH化工离心泵型号意义
型号：IH50-32-160-AS1-303;
IH代表化工泵代号;
50代表泵的进口直径(m)
32代表泵的出口直径(m)
160代表泵的叶轮名义直径(m)
A代表泵的叶轮外径经第一次切割;
S1代表泵的密封形式：单端面内装式机械密封;
303代表泵的过流部分主要材质为303不锈钢;
IH化工离心泵产品特点：
IH化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。IH化工离心泵泵为卧式结构，其结构设计基本能满足所有管道安装。
IH化工离心泵旋转方向：
IH化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
IH化工离心泵性能范围：
IH化工离心泵流量Q：6.3～400m3/h扬程H：5～132m
IH化工离心泵转速n：2900、1450r/min配带功率：0.55～110KW
IH化工离心泵进口直径：50～200mm最高工作压力：1.6Mpa
IH化工离心泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。
IH化工离心泵结构特点：
IH化工离心泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。
IH化工离心泵结构图
1泵体 2叶轮 3密封环 4叶轮螺母 5泵盖 6密封部件 7中间支架 8轴 9悬架部件
IH化工离心泵适用范围
IH化工离心泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。
IH化工离心泵性能参数
|
型 号 |
流 量 |
扬程
(m) |
转速
(r/min) |
功率 (kW) |
效率
(%) |
必须汽
蚀余量
(NPSH)r
(m) |
|
(m3³/h) |
(L/s) |
轴功率 |
电机功率* |
|
50-32-125 |
7.5
12.5
15.0 |
2.08
3.47
4.17 |
23
20
18 |
2900 |
1.09
1.33
1.50 |
2.2 |
43
51
49 |
2.0
2.0
2.5 |
|
50-32-125A |
6.8
11.3
13.6 |
1.89
3.14
3.78 |
18.8
16.4
14.7 |
0.87
1.01
1.16 |
1.5 |
40
50
47 |
2.0
2.0
2.5 |
|
50-32-160 |
7.5
12.5
15.0 |
2.08
3.47
4.17 |
34.5
32
30 |
2.13
2.37
2.45 |
3 |
33
46
50 |
2.0
2.0
2.5 |
|
50-32-160A |
6.8
11.3
13.6 |
1.89
3.14
3.78 |
28.5
26.4
24.8 |
1.76
1.85
1.91 |
3 |
30
44
48 |
2.0
2.0
2.5 |
|
50-32-200 |
7.5
12.5
15.0 |
2.08
3.47
4.17 |
51.8
50
48 |
3.78
4.36
4.56 |
5.5 |
28
39
43 |
2.0
2.0
2.5 |
|
50-32-200A |
6.8
11.3
13.6 |
1.89
3.14
3.78 |
42.7
41
39.5 |
3.16
3.24
3.57 |
4 |
25
38
41 |
2.0
2.0
2.5 |
|
50-32-250 |
7.5
12.5
15.0 |
2.08
3.47
4.17 |
82
80
78.5 |
7.28
8.25
8.79 |
11 |
23
33
36.5 |
2.0
2.0
2.5 |
|
50-32-250A |
7
11.7
14 |
1.94
3.25
3.89 |
71.9
70
68.8 |
6.84
6.97
7.71 |
11 |
20
32
34 |
2.0
2.0
2.5 |
|
50-32-250B |
6.6
11.0
13.2 |
1.83
3.06
3.67 |
63.6
62
60.9 |
5.71
6.19
6.64 |
7.5 |
30
30
33 |
2.0
2.0
2.5 |
|
65-50-125 |
15
25
30 |
4.17
6.94
8.33 |
21.3
20
18.6 |
1.85
2.2
2.4 |
3 |
47
62
63 |
2.0
2.0
2.5 |
|
65-50-125A |
13.6
22.7
27.3 |
3.78
6.31
7.58 |
17.6
16.5
15.4 |
1.48
1.67
1.91 |
3 |
44
61
59.9 |
2.0
2.0
2.5 |
|
65-50-160 |
15
25
30 |
4.17
6.94
8.33 |
34.2
32
30 |
3.18
3.82
4.15 |
5.5 |
44
57
59 |
2.0
2.0
2.5 |
|
65-50-160A |
13.6
22.7
27.3 |
3.78
6.31
7.58 |
28.4
26.5
24.8 |
2.56
2.93
3.29 |
4 |
41
56
56 |
2.0
2.0
2.5 |
|
65-40-200 |
15
25
30 |
4.17
6.94
8.33 |
53.2
50
47.6 |
5.30
6.55
7.27 |
11 |
41
52
53.5 |
2.0
2.0
2.5 |
|
65-40-200A |
13.6
22.7
27.3 |
3.78
6.31
7.58 |
43.9
41
39.3 |
4.28
5.07
5.73 |
7.5 |
38
50
51 |
2.0
2.0
2.5 |
|
65-40-250 |
15
25
30 |
4.17
6.94
8.33 |
81.2
80
78.4 |
9.76
11.84
12.8 |
15 |
34
46
50 |
2.0
2.0
2.5 |
|
65-40-250A |
14
23.4
28 |
3.89
6.5
7.78 |
71
74.8
68.6 |
8.73
10.6
11.13 |
15 |
31
45
47 |
2.0
2.0
2.5 |
|
65-40-250B |
13.2
22
26.4 |
3.67
6.11
7.33 |
62.8
61.8
53.0 |
7.29
8.42
8.45 |
11 |
31
44
45 |
2.0
2.0
2.5 |
|
65-40-315 |
15
25
30 |
4.17
6.94
8.33 |
126.8
125
124 |
18.5
21.8
23.8 |
30 |
28
39
42.5 |
2.0
2.0
2.5 |
|
65-40-315A |
14
23.4
28 |
3.89
6.5
7.78 |
111.2
109.5
108.8 |
18.10
18.36
22.12 |
30 |
25
38
40 |
2.0
2.0
2.5 |
|
65-40-315B |
13.2
22
26.4 |
3.67
6.11
7.33 |
98.0
96.5
95.9 |
14.69
15.63
17.67 |
22 |
24
37
39 |
2.0
2.0
2.5 |
|
80-65-125 |
30
50
60 |
8.33
13.9
16.7 |
23.2
20
17.6 |
3.16
3.95
4.29 |
5.5 |
60
69
67 |
3.0
3.0
4.0 |
|
80-65-125A |
27.2
45.3
54.4 |
7.56
12.58
15.12 |
19.1
16.5
14.5 |
2.48
3.04
3.36 |
4 |
57
67
64 |
3.0
3.0
4.0 |
|
80-65-160 |
30
50
60 |
8.33
13.9
16.7 |
36
32
28.4 |
5.16
6.5
7.14 |
7.5 |
57
67
65 |
2.0
2.3
3.3 |
|
80-65-160A |
27.2
45.3
54.4 |
7.56
12.58
15.12 |
29.7
26.4
23.4 |
4.08
5.02
5.39 |
7.5 |
54
65
62 |
2.0
2.3
3.3 |
|
80-50-200 |
30
50
60 |
8.33
13.9
16.7 |
55.2
50
45.2 |
8.5
10.8
11.9 |
15 |
53
63
62 |
2.0
2.5
3.2 |
|
80-50-200A |
27.2
45.3
54.4 |
7.56
12.58
15.12 |
45.4
41
37.2 |
6.73
8.29
9.35 |
11 |
50
61
59 |
2.0
2.5
3.2 |
|
80-50-250 |
30
50
60 |
8.33
13.9
16.7 |
84
80
75 |
16.0
20.6
22.7 |
30 |
43
53
54 |
2.5
2.5
2.5 |
|
80-50-250A |
28.14
46.9
56.28 |
7.82
13.03
15.63 |
73.55
70.5
67.4 |
13.2
16.1
17.8 |
22 |
42.7
56
58.03 |
2.5
2.5
3.0 |
|
80-50-250B |
26.4
44
52.8 |
7.33
12.22
14.67 |
64.8
62.2
60 |
11.4
13.8
15.0 |
18.5 |
40.86
54
57.52 |
2.5
2.5
3.0 |
|
80-50-315 |
30
50
60 |
8.33
13.9
16.7 |
128
125
123 |
33.1
34.1
38.0 |
45 |
38
50
53 |
2.5
2.5
3.0 |
|
80-50-315A |
28.14
46.9
56.28 |
7.82
13.03
15.63 |
113.4
110
107.4 |
21.5
28.1
30.0 |
37 |
40.4
50
55 |
2.0
2.0
2.5 |
|
80-50-315B |
26.4
44
52.8 |
7.33
12.22
14.67 |
100.5
97
95 |
17.0
24.2
25.0 |
30 |
43.5
48
54.6 |
2.0
2.0
2.5 |
|
100-80-125 |
60
100
120 |
16.7
27.8
33.3 |
23.7
20.0
16.3 |
5.96
7.47
7.72 |
11 |
65
73
69 |
3
4.2
4.8 |
|
100-80-125A |
55
91.8
109.0 |
15.3
25.5
30.5 |
19.4
16.8
13.7 |
4.68
5.90
6.12 |
7.5 |
62
71
67 |
3
4.2
4.8 |
|
100-80-160 |
60
100
120 |
16.7
27.8
33.3 |
37
32
28 |
10.1
11.9
12.5 |
15 |
60
73
73 |
3.8
4.3
5.0 |
|
100-80-160A |
54.6
91
109.2 |
15.17
25.28
30.34 |
30.6
26.5
23.2 |
7.98
9.25
9.85 |
15 |
57
71
70.4 |
3.8
4.3
5.0 |
|
100-65-200 |
60
100
120 |
16.7
27.8
33.3 |
56
50
44 |
14.5
18.9
20.3 |
22 |
63
72
71 |
3.4
3.9
5.2 |
|
100-65-200A |
54.6
91
109.2 |
15.17
25.28
30.34 |
46.5
41.5
36.6 |
11.5
14.7
16.0 |
18.5 |
60.1
70
68 |
3.4
3.9
5.2 |
|
100-65-250 |
60
100
120 |
16.7
27.8
33.3 |
88
80
74 |
25.2
32.0
36.1 |
37 |
57
68
67 |
3.0
3.6
4.5 |
|
100-65-250A |
56.11
93.5
112.2 |
15.58
25.97
31.16 |
77
70
64.7 |
21.8
27.4
30.9 |
37 |
54
65
64 |
3.0
3.6
4.5 |
|
100-65-250B |
52.7
87.8
105.4 |
14.64
24.39
29.28 |
67.9
61.7
57.0 |
18.3
23.1
26.0 |
30 |
53.3
64
62.9 |
3.0
3.6
4.5 |
|
100-65-315 |
60
100
120 |
16.7
27.8
33.3 |
132
125
119 |
44.9
54.9
60.8 |
75 |
48
62
64 |
2.8
3.2
4.2 |
|
100-65-315A |
56.11
93.5
112.2 |
15.58
25.97
31.16 |
115.5
109
104 |
39.2
45.5
52.1 |
55 |
45
61
61 |
2.8
3.2
4.2 |
|
100-65-315B |
52.7
88
105.4 |
14.64
24.44
29.28 |
102
97
92 |
33.3
38.7
44.0 |
55 |
44
60
60 |
2.8
3.2
4.2 |
|
125-100-200 |
120
200
240 |
33.3
55.6
66.7 |
61
50
41 |
29.3
35.4
38.3 |
45 |
68
77
70 |
4.5
5.0
5.8 |
|
125-100-200A |
109.1
182
218.2 |
30.3
50.56
60.6 |
50.5
41.4
34 |
23.1
27.4
30.1 |
37 |
64.9
75
67.1 |
4.5
5.0
5.8 |
|
125-100-250 |
120
200
240 |
33.3
55.6
66.7 |
90
80
73 |
47.4
58.1
64.5 |
75 |
62
75
74 |
3.7
4.5
5.5 |
|
125-100-250A |
112
186.5
224 |
31.1
51.8
62.2 |
78
69.5
63.5 |
40.3
48.35
54.5 |
75 |
59
73
71 |
3.7
4.5
5.5 |
|
125-100-250B |
105.5
175.5
211.0 |
29.3
48.75
58.6 |
69.0
61.5
56 |
34.2
41.4
46.0 |
55 |
58
71
69.9 |
3.7
4.5
5.5 |
|
125-100-315 |
120
200
240 |
33.3
55.6
66.7 |
132.5
125
120 |
65.3
94.6
103 |
110 |
52.6
72
75 |
4.0
4.5
5.0 |
IH化工离心泵使用注意事项
IH化工离心泵可根据不同的使用条件安装不同形式的机械密封，〈如内装单端面平衡型和非平衡型，双端面平衡型及非平衡型，外装式机械密封等。〉根据所选用密封型式的不同，其使用方法和注意事项也有所不同，具体情况请参阅机械密封安装使用说明书、GB3215-82“炼厂、化工及石油化工流程用离心泵通用技术条件"，下面丁菲泵业仅提几点一般应注意的事项。
1.由于机械密封一般适用在清洁的，无悬浮颗粒的介质中使用，因此，对新安装的管路系统和储液灌，应认真冲洗干净，严防固体杂质进入机械密封端面帀使密封失效。
2.在易结晶的介质中，使用机械密封应注意经常冲洗。停车后重新起动前，要将机械密封上的结晶清洗干净。
3.拆卸机械密封应仔细，不许用手锤，铁器等敲击，以免破坏动、静环密封面。
4.如果有污垢拆不下来时，应设法清除污垢，冲洗干净后再进行拆卸，以免损坏密封元件。
5.安装机械密封前，应检查所有密封元件是否有失效或损坏，如有则应重新修复或更换。
6.应严格检查动环与静环的相对磨擦密封面，不允许有任何细微的划痕、碰伤等缺陷。所有另部件，包括泵体，叶轮，密封腔等在装配前均应冲洗千净，尤其是动、静环端面，要用清洁，柔软的布或棉纱认真擦拭干净，然后涂上一层清洁的油脂或机油。
7.装配中要注意消除偏差，紧固螺钉时，要均匀拧紧，避免发生偏斜，使密封失效。
8.正确调整弹黃的压缩量，泵安装好以后，以手扳动转子时，应感觉到密封弹黃既有一定的压缩量，而又能轻快、灵活地转动没有咬紧的感觉。如感觉太紧或盘不动，则应适当调松一些。
9.对有外部冲洗的机械密封，起动前应先开启冲洗波，使密封腔内充满密封液。停车时，先停泵，后关密封冲洗液。
丁菲泵业订货须知：
1、订货前请确认产品型号、流量、扬程、功率、材质、具体使用环境等；如果需要丁菲泵业代为选型时，请提供详细的使用环境和技术要求，以便帮您选择合适的产品；当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们丁菲泵业的技术为您审核把关。
2、用户在订购产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。切勿省略。
3、订购所有本厂产品均实行款到发货。
4、订购丁菲泵业产品的客户，本公司物流发货，如需特殊要求请注明；办理汽车直运的，全国省会城市均可在发货后二至五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到部份地级城市。（详情请电话联系确认）
公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优质产品。
|
