产品展示

QBY第三代气动隔膜泵

QBY第三代气动隔膜泵
点击放大
产品型号:
QBY系列
产品报价:
已获点击:
574次
产品特点:
QBY第三代气动隔膜泵通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列泵具有结构美观,良好的物理抗性,经久耐用等特点
  QBY第三代气动隔膜泵的详细资料:

QBY第三代气动隔膜泵概述

QBY第三代气动隔膜泵目前成规模生产的有铸铁,铝合金,不锈钢,工程塑料,流体衬氟,流体衬胶六个品种,用户可根据输送介质特性进行选择。QBY第三代气动隔膜泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。QBY第三代气动隔膜泵通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。

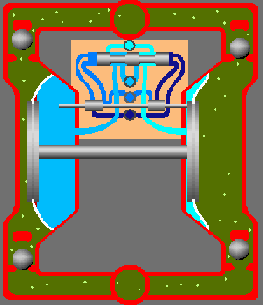

QBY第三代气动隔膜泵工作原理图

QBY第三代气动隔膜泵工作原理图

QBY第三代气动隔膜泵设计特点

1、QBY第三代气动隔膜泵压缩空气为动力。
2、QBY第三代气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点:
(1)QBY第三代气动隔膜泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)QBY第三代气动隔膜泵不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
(3)QBY第三代气动隔膜泵可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)QBY第三代气动隔膜泵对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
(5)QBY第三代气动隔膜泵流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)QBY第三代气动隔膜泵具有自吸的功能。
(7)QBY第三代气动隔膜泵可以空运行,而不会有危险。
(8)QBY第三代气动隔膜泵可以潜水工作。
(9)QBY第三代气动隔膜泵可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)QBY第三代气动隔膜泵没有复杂的控制系统,没有电缆、保险丝等。
(11)QBY第三代气动隔膜泵体积小、重量轻,便于移动。
(12)QBY第三代气动隔膜泵无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)QBY第三代气动隔膜泵始终能保持高效,不会因为磨损而降低。
(14)QBY第三代气动隔膜泵百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
(15)QBY第三代气动隔膜泵没有动密封,维修简便避免了泄漏。工作时无死点。

QBY第三代气动隔膜泵泵体材料代号

泵体材料
代号 泵体材料 代号
铝合金 L 不锈钢 B
铸铁 Z 衬胶 ZCJ
工程塑料 F 衬氟 ZCF


QBY第三代气动隔膜泵膜片材料选择

膜片材料选择
隔膜品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×

注:★-有     ∕-无     三、几种隔膜材料特性

QBY第三代气动隔膜泵产品特点:
1、QBY第三代气动隔膜泵不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
2、QBY第三代气动隔膜泵流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微;
3、QBY第三代气动隔膜泵扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、QBY第三代气动隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、QBY第三代气动隔膜泵不必用电,在易燃、易爆场所使用安全可靠;
6、QBY第三代气动隔膜泵可以浸没在介质中工作;
7、QBY第三代气动隔膜泵作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、QBY第三代气动隔膜泵结构简单、易损件少,该泵结构简单安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、QBY第三代气动隔膜泵可输送较粘的液体(粘度在1万厘泊以下);
10、QBY第三代气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。 .
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

QBY第三代气动隔膜泵性能参数
名称
型号 流量 扬程 出口压力 吸程 最大允许能 最大供气压力 最大供气消耗量 材质
(m3/h) (m) (kgf/cm2) (m) 过颗粒直径 (kbf/cm2) (m3/min)
        (mm)     铝合金 不锈钢 铸造铁 增强聚丙烯
QBY第三代气动隔膜泵 QBk-10 0~0.8 0~50 6 5 1 7 0.3
QBK-15 0~1 0~50 6 5 1 7 0.3
QBK-25 0~2.4 0~50 6 7 2.5 7 0.6
QBK-40 0~8 0~50 6 7 4.5 7 0.6
QBK-50 0~12 0~50 6 7 8 7 0.9 /
QBK-65 0~16 0~50 6 7 8 7 0.9 /
QBK-80 0~24 0~50 6 7 10 7 1.5 /
QBK-100 0~30 0~50 6 7 10 7 1.5

QBY第三代气动隔膜泵使用注意事项
1.本泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
4.更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。


丁菲泵业订货须知:

  1、订货前请确认产品型号、流量、扬程、功率、材质、具体使用环境等;如果需要
丁菲泵业代为选型时,请提供详细的使用环境和技术要求,以便帮您选择合适的产品;当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们丁菲泵业的技术为您审核把关。

  2、用户在订购产品时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),电话。切勿省略。

  3、订购所有本厂产品均实行款到发货。

  4、订购
丁菲泵业产品的客户,本公司物流发货,如需特殊要求请注明;办理汽车直运的,全国省会城市均可在发货后二至五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到部份地级城市。(详情请电话联系确认)

  公司十分注重服务问题,为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标,以合作关系开发优质产品。
 &nbs, p;    感谢您访问公司网站http://www.dfin8.cn,我们是专业的管道泵、离心泵生产厂家!如有任何疑问,请联系我们!

相关关键词:QBY第三代气动隔膜泵 QBY气动隔膜泵厂家 QBY新型气动隔膜泵
