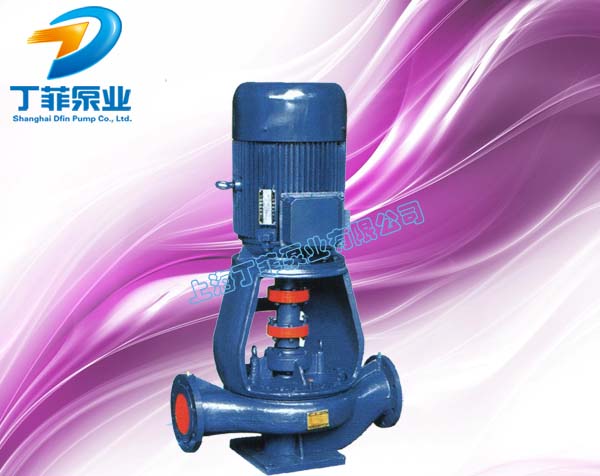

ISGB便拆式管道泵概述
ISGB便拆式管道泵与国内同类产品相比，具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等，无可代替的优点。是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。
ISGB便拆式管道泵是在ISG型泵的基础上开发成功的一种结构新颖，技术先进的产品。
ISGB便拆式管道泵特别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑，解决了原来立式泵靠电机轴承支撑的不足之处；采用优秀水力模型的叶轮，消除了原立式泵轴向力大的不足之处；电机采用Y系列标准通用电机，解决原立式泵加长轴电机配套更换难的问题；同时100％的便拆结构，解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。
ISGB便拆式管道泵型号意义：
型号：ISGB 150-50 (I)(A)(B)(C);
ISGB代表 便拆式管道泵;
150 代表 泵的进、出口公称直径(mm);
50 代表 泵的叶轮名义外径(mm);
(I) 代表 泵的流量分类;
(A) 代表 泵的叶轮经第一次切割;
(B) 代表 泵的叶轮经第二次切割;
(C) 代表 泵的叶轮经第三次切割;
ISGB便拆式管道泵特点
1、ISGB便拆式管道泵泵盖结构设计独特，只要卸下硬性中间联轴器、泵盖螺母，即可十分轻便取出轴承座。泵盖、泵轴、叶轮等组合件，进行更换机械密封和叶轮，而不必拆卸电机、泵体和管道，维修方便快捷。
2、ISGB便拆式管道泵是立式结构，安装调试方便，独特设计的电机和泵体采用联接体联接，同心度高、加工精度高，占地面积大大减少，缩减了泵房建筑投资30％一60％。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感，使产生品焕发艺术的魅力。
3、叶轮采用90年代优秀可自平衡轴向力的水力模型，使得泵轴承和机械密封使用寿命大大延长。
4、电机轴承座内的轴承都配有加油孔和放油孔，对轴承的维护保养十分方便。
5、可拆卸硬性中间联轴器，使泵起动无振动、无噪音，旋转部件设有可靠的安全防护罩，安全性极好。
6、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成，耐高温、高压，运行寿命长，无渗漏，对轴无磨损，保证工作环境整洁。
7、配用国内厂家生产的Y系列标准通用电机，运行平稳、噪音极低。
8、轴承采用精密轴承，精度高、可靠性好、寿命长。
ISGB便拆式管道泵工作条件:
1、环境温度≤40℃，海拔高度≤1000m，相对湿度≤95%。
2、泵系统最高工作压力为1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa(泵扬程工作压力大于1．6MPa时应在订货另行提出，以便在制造时泵的过流部件和联接部件采用铸钢)。
3、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明，以便装配耐磨式机械密封)。
ISGB便拆式管道泵用途
1、ISGB便拆式管道泵供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
2、IRGB(GRGB)型立式热水循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采用暖系统循环用泵，IRG型使用温度T<120℃，珀GRG型使用温度T<240℃。
3、IHGB型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为20℃~+120℃。
4、YGB型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃~+120℃。
ISGB便拆式管道泵结构图
1 泵体 2 放水塞 3 叶轮 4 机械密封 5 放气阀 6 轴承体 7 轴承 8 泵轴 9 支架 10 电机 11 电机联轴器 12 中间联轴器 13 泵联轴器 14 油杯 15 轴承压盖 16 泵盖
ISGB便拆式管道泵结构说明
泵体：管道连接式的螺旋形泵壳，采用现代优秀水力模型设计制造，法兰符合GB4216.5，并带有Rp1/4或Rp3/8测压口。
叶轮：闭式铸铁叶轮，优秀水力模型和特殊的结构保证泵的效率，且可靠的消除泵的轴向力。
机械密封：勇于水温150℃以下免保养，并不接受转向限制。特殊的设计保证动环的补偿性和密封性。
泵轴：优化设计的泵轴和联轴器融为一体，缩减传动轴的尺寸，使泵更安全的运行，并且使整台泵的体积减小。
泵轴体：采用进口NTN或NSK精密轴承，噪音低、寿命长。
电机：Y或Y2系列鼠笼式交流电机，型式：B5型。使用标准通用电机，维护、保养方便、快捷、大功率配有轴承润滑保养注油孔装置。便拆式管道离心泵。
ISGB便拆式管道泵性能参数
| 型号 |
流量Q |
扬程 |
效率 |
转速 |
电机功率 |
必需汽蚀余量 |
重量 |
| H |
% |
N |
P |
NPSHr |
W |
| ISGB40-12.5 |
4.4 |
1.22 |
13.2 |
48 |
2900 |
0.55 |
2.3 |
35 |
| 6.3 |
1.75 |
12.5 |
54 |
| 8.3 |
2.31 |
11.3 |
53 |
| ISGB40-12.5A |
3.9 |
1.08 |
10.6 |
52 |
2900 |
0.37 |
2.3 |
35 |
| 5.6 |
1.56 |
10 |
| 7.4 |
2.06 |
9 |
| ISGB40-20 |
4.4 |
1.22 |
21 |
41 |
2900 |
1.1 |
2.3 |
35 |
| 6.3 |
1.75 |
20 |
46 |
| 8.3 |
2.31 |
18 |
43 |
| ISGB40-20A |
3.9 |
1.08 |
17.6 |
40 |
2900 |
0.75 |
2.3 |
33 |
| 5.6 |
1.56 |
16 |
45 |
| 7.4 |
2.06 |
14.4 |
41 |
| ISGB40-32 |
4.4 |
1.22 |
23 |
35 |
2900 |
2.2 |
2.3 |
50 |
| 6.3 |
1.75 |
32 |
40 |
| 8.3 |
2.31 |
30 |
40 |
| ISGB40-32A |
4.1 |
1.14 |
29 |
34 |
2900 |
1.5 |
2.3 |
45 |
| 5.9 |
1.64 |
28 |
39 |
| 7.8 |
2.17 |
26.3 |
39 |
| ISGB40-32B |
3.8 |
1.06 |
25.5 |
34 |
2900 |
1.1 |
2.3 |
40 |
| 5.5 |
1.53 |
24 |
38 |
| 7.2 |
2 |
22.5 |
37 |
| ISGB40-50 |
4.4 |
1.22 |
51 |
26 |
2900 |
4 |
2.3 |
75 |
| 6.3 |
1.75 |
50 |
33 |
| 8.3 |
2.31 |
48 |
32 |
| ISGB40-50A |
4.1 |
1.14 |
45 |
20 |
2900 |
3 |
2.3 |
65 |
| 5.9 |
1.64 |
44 |
31 |
| 7.8 |
2.17 |
42 |
30 |
| ISGB40-50B |
3.7 |
1.03 |
38 |
29 |
2900 |
2.2 |
2.3 |
55 |
| 5.3 |
1.47 |
36 |
| 7 |
1.94 |
34.5 |
| ISGB40-80 |
4.4 |
1.22 |
82 |
24 |
2900 |
7.5 |
2.3 |
110 |
| 6.3 |
1.75 |
80 |
28 |
| 8.3 |
2.31 |
74 |
28 |
| ISGB40-80A |
4.1 |
1.14 |
72 |
24 |
2900 |
5.5 |
2.3 |
105 |
| 5.9 |
1.64 |
70 |
28 |
| 7.8 |
2.17 |
65 |
27 |
| ISGB40-80B |
3.8 |
1.06 |
61.5 |
23 |
2900 |
5.5 |
2.3 |
80 |
| 5.5 |
1.53 |
60 |
27 |
| 7.2 |
2 |
56 |
26 |
| ISGB40-12.5(I) |
8.8 |
2.44 |
13.2 |
55 |
2900 |
1.1 |
2.3 |
35 |
| 12.5 |
3.47 |
12.5 |
62 |
| 16.3 |
4.53 |
11.3 |
60 |
| ISGB40-12.5(I)A |
8 |
2.22 |
10.6 |
60 |
2900 |
0.75 |
2.3 |
32 |
| 11 |
3.06 |
10 |
| 14.5 |
4.03 |
9 |
| ISGB40-20(I) |
8.8 |
2.44 |
21.5 |
49 |
2900 |
1.5 |
2.3 |
40 |
| 12.5 |
3.47 |
20 |
58 |
| 16.3 |
4.53 |
57 |
57 |
| ISGB40-20(I)A |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
35 |
| 11 |
3.05 |
16 |
| 14.5 |
4.03 |
14 |
| ISGB40-32(I) |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
60 |
| 12.5 |
3.47 |
32 |
52 |
| 16.3 |
4.53 |
30 |
51 |
| ISGB40-32(I)A |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
50 |
| 11.7 |
3.25 |
28 |
51 |
| 15.2 |
4.22 |
26 |
50 |
| ISGB40-32(I)B |
7.3 |
2.38 |
26 |
50 |
2900 |
1.5 |
2.3 |
45 |
| 10.4 |
2.89 |
24 |
| 13.5 |
3.75 |
20 |
| ISGB40-50(I) |
8.8 |
2.44 |
51.2 |
38 |
2900 |
5.5 |
2.3 |
90 |
| 12.5 |
3.47 |
50 |
46 |
| 16.3 |
4.53 |
48 |
46 |
| ISGB40-50(I)A |
8.3 |
2.31 |
45 |
37 |
2900 |
4 |
2.3 |
80 |
| 11.7 |
3.25 |
44 |
46 |
| 15.3 |
4.25 |
42 |
45 |
| ISGB40-50(I)B |
7.5 |
2.08 |
37 |
40 |
2900 |
3 |
2.3 |
70 |
| 10.6 |
2.94 |
36 |
| 13.8 |
3.83 |
34 |
| ISGB40-80(I) |
8.8 |
2.44 |
81.2 |
31 |
2900 |
11 |
2.3 |
150 |
| 12.5 |
3.47 |
80 |
38 |
| 16.3 |
4.53 |
77.5 |
40 |
| ISGB40-80(I)A |
8.2 |
2.28 |
71 |
38 |
2900 |
7.5 |
2.3 |
100 |
| 11.6 |
3.22 |
70 |
| 15.2 |
4.22 |
68 |
| ISGB40-80(I)B |
7.6 |
2.11 |
61.4 |
37 |
2900 |
7.5 |
2.3 |
95 |
| 10.8 |
3 |
60 |
| 14 |
3.89 |
58 |
| ISGB40-80(I)C |
7.1 |
1.97 |
53.2 |
36 |
2900 |
5.5 |
2.3 |
90 |
| 10.1 |
2.87 |
52 |
| 13.1 |
3.64 |
50.4 |
| ISGB50-12.5 |
8.8 |
2.44 |
13.6 |
55 |
2900 |
1.1 |
2.3 |
40 |
| 12.5 |
3.47 |
12.5 |
62 |
| 16.3 |
4.53 |
11.3 |
60 |
| ISGB50-12.5A |
8 |
2.22 |
11 |
60 |
2900 |
0.75 |
2.3 |
35 |
| 11 |
3.05 |
10 |
| 14.5 |
4.03 |
9 |
| ISGB50-20 |
8.8 |
2.44 |
21.5 |
49 |
2900 |
1.5 |
2.3 |
45 |
| 12.5 |
3.47 |
20 |
58 |
| 16.3 |
4.53 |
17.8 |
57 |
| ISGB50-20A |
8 |
2.22 |
17 |
57 |
2900 |
1.1 |
2.3 |
40 |
| 11 |
3.05 |
16 |
| 14.5 |
4.03 |
14 |
| ISGB50-32 |
8.8 |
2.44 |
33 |
45 |
2900 |
3 |
2.3 |
60 |
| 12.5 |
3.47 |
32 |
52 |
| 16.3 |
4.53 |
30 |
51 |
| ISGB50-32A |
8.2 |
2.28 |
29 |
44 |
2900 |
2.2 |
2.3 |
50 |
| 11.7 |
3.25 |
28 |
51 |
| 15.2 |
4.22 |
26 |
50 |
| ISGB50-32B |
7.3 |
2.38 |
23 |
50 |
2900 |
1.5 |
2.3 |
46 |
| 10.4 |
2.89 |
22 |
| 13.5 |
3.75 |
20.5 |
| ISGB50-50 |
8.8 |
2.44 |
52 |
38 |
2900 |
5.5 |
2.3 |
105 |
| 12.5 |
3.47 |
50 |
46 |
| 16.3 |
4.53 |
48 |
46 |
| ISGB50-50A |
8.3 |
2.31 |
45.8 |
37 |
2900 |
4 |
2.3 |
85 |
| 11.7 |
3.25 |
44 |
45 |
| 15.3 |
4.25 |
42 |
45 |
| ISGB50-50B |
7.5 |
2.08 |
40 |
44 |
2900 |
3 |
2.3 |
70 |
| 10.6 |
2.94 |
38 |
| 13.8 |
3.83 |
35 |
| ISGB50-80 |
8.8 |
2.44 |
82 |
29 |
2900 |
11 |
2.3 |
160 |
| 12.5 |
3.47 |
80 |
38 |
| 16.3 |
4.53 |
77.5 |
40 |
| ISGB50-80A |
8.2 |
2.28 |
71.5 |
29 |
2900 |
7.5 |
2.3 |
120 |
| 11.6 |
3.22 |
70 |
38 |
| 15.2 |
4.22 |
68 |
41 |
| ISGB50-80B |
7.6 |
2.11 |
61.5 |
27.5 |
2900 |
7.5 |
2.3 |
115 |
| 10.8 |
3 |
60 |
37 |
| 14 |
3.89 |
58 |
40 |
丁菲泵业订货须知：
1、订货前请确认产品型号、流量、扬程、功率、材质、具体使用环境等；如果需要丁菲泵业代为选型时，请提供详细的使用环境和技术要求，以便帮您选择合适的产品；当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们丁菲泵业的技术为您审核把关。
2、用户在订购产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话。切勿省略。
3、订购所有本厂产品均实行款到发货。
4、订购丁菲泵业产品的客户，本公司物流发货，如需特殊要求请注明；办理汽车直运的，全国省会城市均可在发货后二至五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到部份地级城市。（详情请电话联系确认）
公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发优质产品。
|
